(TE733) HSS-E (M35) Metric Fine Cold Forming Tap with Oil Grooves
HSS-E cold forming tap for metric fine threads
Bright HSS-E Metric Combo Tap
Buy now from our online retailers:
Select your preferred distributor:
Special tap geometry is designed for multipurpose use in machine tapping applications.
B form, 6H tolerance and 60° thread angle support ISO metric coarse threading.
Metric coarse sizes span M2 to M30 for common threading requirements.
| SKU | Size | Pitch (mm) | Thread length (mm) | Overall length (mm) | Neck length (mm) | Shank dia. (mm) | Square size (mm) | Square length (mm) | Flutes | Tapping drill dia. (mm) | CAD files | Stock | Price | Qty | Add |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TC814136 | M2 | 0.4 | 8.0 | 45.0 | 13.0 | 2.8 | 2.1 | 5.0 | 3 | 1.6 | STEPDXF | 1-2 Weeks | $33.00 | ||
| TC814156 | M2.2 | 0.45 | 8.0 | 45.0 | 13.0 | 2.8 | 2.1 | 5.0 | 3 | 1.75 | STEPDXF | 1-2 Weeks | $36.90 | ||
| TC814196 | M2.3 | 0.4 | 8.0 | 45.0 | 13.0 | 2.8 | 2.1 | 5.0 | 3 | 1.9 | STEPDXF | 1-2 Weeks | $41.30 | ||
| TC814176 | M2.5 | 0.45 | 9.0 | 50.0 | 15.0 | 2.8 | 2.1 | 5.0 | 3 | 2.05 | STEPDXF | 1-2 Weeks | $27.60 | ||
| TC814496 | M2.6 | 0.4 | 9.0 | 50.0 | 15.0 | 2.8 | 2.1 | 5.0 | 3 | 2.1 | STEPDXF | 1-2 Weeks | $26.10 | ||
| TC814206 | M3 | 0.5 | 11.0 | 56.0 | 18.0 | 3.5 | 2.7 | 6.0 | 3 | 2.5 | STEPDXF | In stock | $28.00 | ||
| TC814226 | M3.5 | 0.6 | 12.0 | 56.0 | 20.0 | 4.0 | 3.0 | 6.0 | 3 | 2.9 | STEPDXF | 1-2 Weeks | $32.30 | ||
| TC814246 | M4 | 0.7 | 13.0 | 63.0 | 21.0 | 4.5 | 3.4 | 6.0 | 3 | 3.3 | STEPDXF | In stock | $28.00 | ||
| TC814268 | M4.5 | 0.75 | 14.0 | 70.0 | 25.0 | 6.0 | 4.9 | 8.0 | 3 | 3.7 | – | 1-2 Weeks | $33.00 | ||
| TC814286 | M5 | 0.8 | 15.0 | 70.0 | 25.0 | 6.0 | 4.9 | 8.0 | 3 | 4.2 | STEPDXF | In stock | $30.00 | ||
| TC814316 | M6 | 1.0 | 17.0 | 80.0 | 30.0 | 6.0 | 4.9 | 8.0 | 3 | 5.0 | STEPDXF | In stock | $30.00 | ||
| TC814346 | M7 | 1.0 | 17.0 | 80.0 | 30.0 | 7.0 | 5.5 | 8.0 | 3 | 6.0 | STEPDXF | 1-2 Weeks | $26.30 | ||
| TC814366 | M8 | 1.25 | 20.0 | 90.0 | 35.0 | 8.0 | 6.2 | 9.0 | 3 | 6.8 | STEPDXF | In stock | $34.90 | ||
| TC814396 | M9 | 1.25 | 20.0 | 90.0 | 35.0 | 9.0 | 7.0 | 10.0 | 3 | 7.8 | STEPDXF | 1-2 Weeks | $35.00 | ||
| TC814426 | M10 | 1.5 | 22.0 | 100.0 | 39.0 | 10.0 | 8.0 | 11.0 | 3 | 8.5 | STEPDXF | In stock | $48.10 | ||
| TC814466 | M11 | 1.5 | 22.0 | 100.0 | 40.0 | 8.0 | 6.2 | 9.0 | 3 | 9.5 | STEPDXF | 1-2 Weeks | $53.40 | ||
| TC814506 | M12 | 1.75 | 24.0 | 110.0 | 44.0 | 9.0 | 7.0 | 10.0 | 3 | 10.2 | STEPDXF | Low stock | $60.80 | ||
| TC814546 | M14 | 2.0 | 26.0 | 110.0 | 44.0 | 11.0 | 9.0 | 12.0 | 3 | 12.0 | STEPDXF | Restocking | $89.30 | ||
| TC814606 | M16 | 2.0 | 27.0 | 110.0 | 44.0 | 12.0 | 9.0 | 12.0 | 3 | 14.0 | STEPDXF | In stock | $101.20 | ||
| TC814656 | M18 | 2.5 | 30.0 | 125.0 | 50.0 | 14.0 | 11.0 | 14.0 | 4 | 15.5 | STEPDXF | 1-2 Weeks | $136.00 | ||
| TC814706 | M20 | 2.5 | 32.0 | 140.0 | 54.0 | 16.0 | 12.0 | 15.0 | 4 | 17.5 | STEPDXF | In stock | $161.80 | ||
| TC814746 | M22 | 2.5 | 32.0 | 140.0 | 54.0 | 18.0 | 14.5 | 17.0 | 4 | 19.5 | STEPDXF | 1-2 Weeks | $143.80 | ||
| TC814786 | M24 | 3.0 | 34.0 | 160.0 | 60.0 | 18.0 | 14.5 | 17.0 | 4 | 21.0 | STEPDXF | Low stock | $219.60 | ||
| TC814866 | M27 | 3.0 | 36.0 | 160.0 | 60.0 | 20.0 | 16.0 | 19.0 | 4 | 24.0 | STEPDXF | 1-2 Weeks | $242.20 | ||
| TC814946 | M30 | 3.5 | 40.0 | 180.0 | 70.0 | 22.0 | 18.0 | 21.0 | 4 | 26.5 | STEPDXF | 1-2 Weeks | $357.40 |
Add (TC814) HSS-E (M35) Metric Gun Point Combo Tap for Multi Purpose to comparison

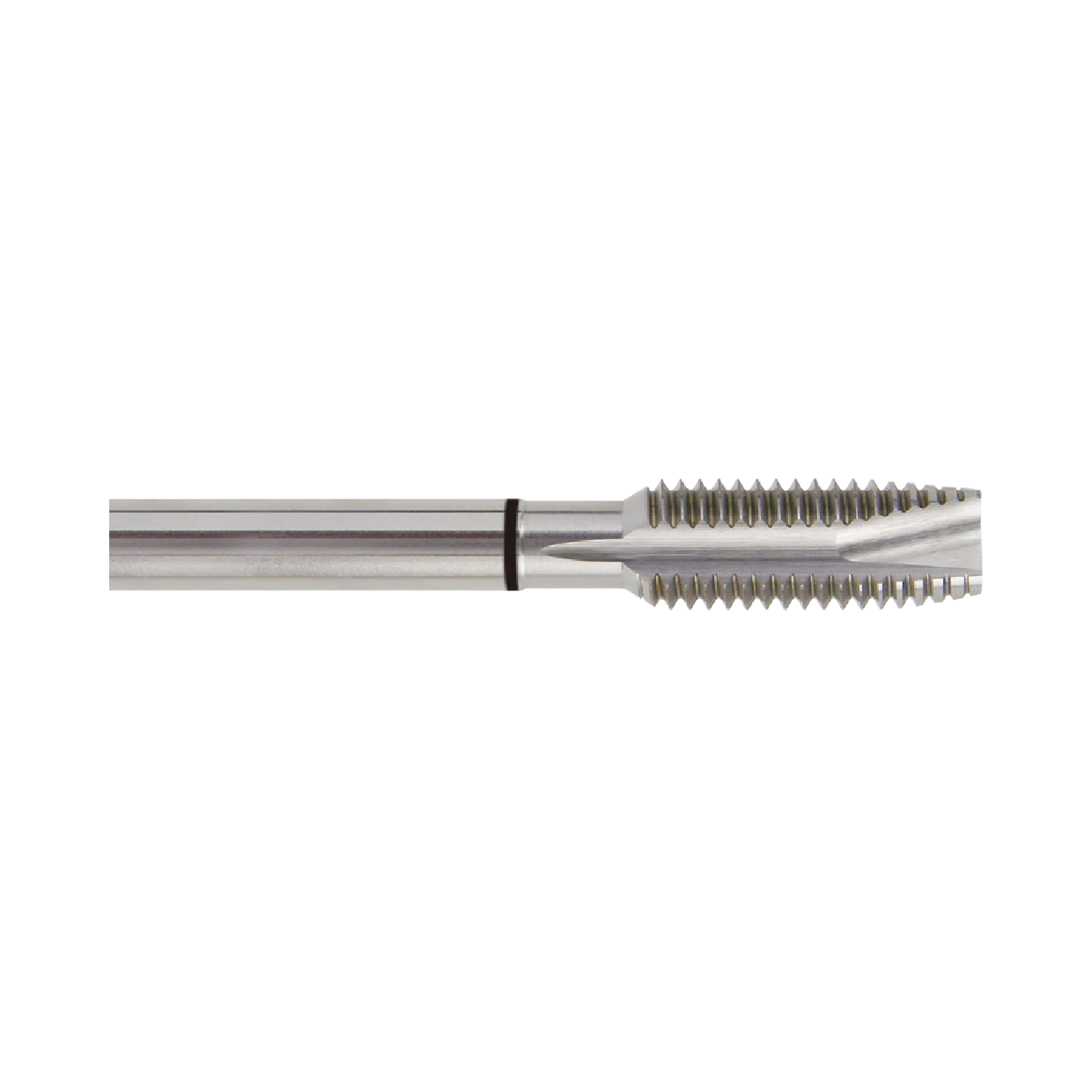

View ComparisonYG-1 TC814 is a bright HSS-E metric combo tap engineered for multipurpose ISO metric coarse thread cutting. Special tap geometry supports correct thread profiles and long tool life in machine tapping applications. The TC814 Bright series uses a B thread form, 6H tolerance and 60° thread angle. Selected variants cover M2 to M30 coarse threads, with pitches from 0.4 to 3.5 mm. Sizes M2 to M10 follow DIN 371, while M11 to M30 follow DIN 376. Three flutes are specified through M16, with four-flute constructions from M18 to M30. Choose this bright-finish combo tap for a practical general-purpose threading solution.
| Hole Type | Through |
| Standard | DIN 371 / 376 |
| Surface Treatment | Bright |
| Thread Angle | 60° |
| Thread Class | 6H |
| Thread Form | B |
| Thread Shape | M |
| Tool Material | HSS-E |
VDI 3323 recommendations for this tool.
Individual grade ratings and nominal hardness references. Base grades and decimal subgrades are listed separately.
| VDI | Work material | Recommendation | HB ref. | HRC ref. |
|---|---|---|---|---|
| 1 | PNon-alloy steel | Good | 125 | - |
| 2 | PNon-alloy steel | Excellent | 190 | 13 |
| 3 | PNon-alloy steel | Excellent | 250 | 25 |
| 4 | PNon-alloy steel | Excellent | 270 | 28 |
| 5 | PNon-alloy steel | Excellent | 300 | 32 |
| 6 | PLow-alloy steel | Excellent | 180 | 10 |
| 7 | PLow-alloy steel | Excellent | 275 | 29 |
| 8 | PLow-alloy steel | Excellent | 300 | 32 |
| 9 | PLow-alloy steel | Excellent | 350 | 38 |
| 10 | PHigh-alloy and tool steel | Good | 200 | 15 |
| 12 | MStainless steel | Excellent | 200 | 15 |
| 13 | MStainless steel | Excellent | 240 | 23 |
| 14 | MStainless steel | Excellent | 180 | 10 |
| 15 | KGrey cast iron | Excellent | 180 | 10 |
| 16 | KGrey cast iron | Excellent | 260 | 26 |
| 17 | KNodular cast iron | Excellent | 160 | 3 |
| 18 | KNodular cast iron | Excellent | 250 | 25 |
| 23 | NCast aluminium | Excellent | 75 | - |
| 26 | NCopper, bronze and brass | Excellent | 110 | - |
| 27 | NCopper, bronze and brass | Excellent | 90 | - |
| 28 | NCopper, bronze and brass | Excellent | 100 | - |
No grades match your search.
HB and HRC values are nominal catalogue references. Grade subdivisions can vary between catalogues.
Recommendations apply to the listed VDI grades. Unlisted grades have no stated recommendation.
